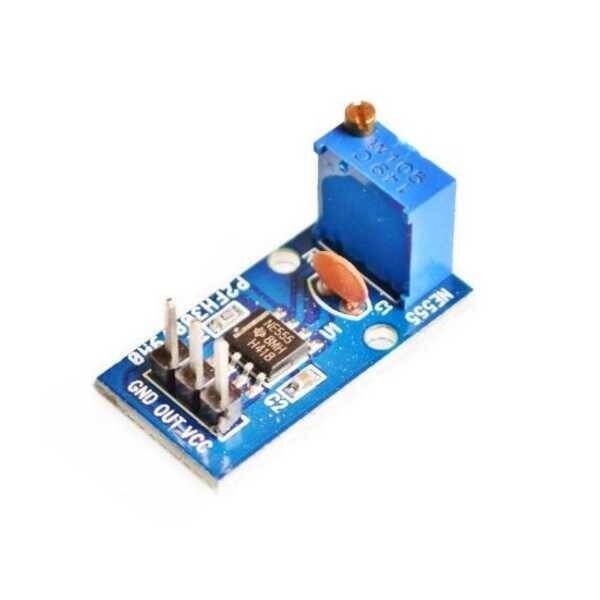

NE555 Ayarlanabilir Pulse Modülü – 12V Kare Dalga PWM Jeneratör Kartı

NE555 Ayarlanabilir Pulse Modülü, NE555 zamanlayıcı entegresi tabanlı, frekansı ve görev döngüsü (duty cycle) ayarlanabilen bir kare dalga / PWM sinyal jeneratörü kartıdır. 12V besleme ile çalışacak şekilde tasarlanmıştır ve motor hız kontrolü, LED dimmer, röle tetikleme ve test sinyali üretimi gibi uygulamalarda güvenilir bir çözüm sunar. Mikrodenetleyici gerektirmeden bağımsız PWM üretimi sağlar.

1️⃣ Genel Özellikler

• NE555 timer entegresi tabanlı tasarım

• Ayarlanabilir frekans ve duty cycle

• 12V DC besleme ile çalışma

• PWM ve kare dalga çıkışı

• Trimpot ile kolay ayar

• Kompakt ve kullanıma hazır modül

• RobotTR güvencesiyle kontrollü tedarik

2️⃣ Teknik Özellikler

• Entegre: NE555

• Çalışma Gerilimi: 12V DC

• Çıkış Tipi: Kare dalga / PWM

• Frekans Aralığı: Geniş ayar aralığı (kart tasarımına bağlı)

• Duty Cycle: Ayarlanabilir (%5–%95 tipik)

• Çıkış Seviyesi: TTL uyumlu

• Ayar Elemanı: Trimpot / potansiyometre

• Montaj: Pin header / lehim pedleri

3️⃣ Kullanım Alanları

• DC motor hız kontrolü (PWM)

• LED dimmer ve parlaklık ayarı

• Röle ve solenoid tetikleme

• Sinyal üretimi ve test uygulamaları

• Endüstriyel zamanlama devreleri

• Eğitim, prototipleme ve AR-GE çalışmaları

4️⃣ Uyumluluk

• MOSFET ve motor sürücü kartları

• LED sürücü ve güç modülleri

• Röle modülleri (uygun sürücü ile)

• TTL seviye girişli kontrol devreleri

• 12V DC beslemeli sistemler
