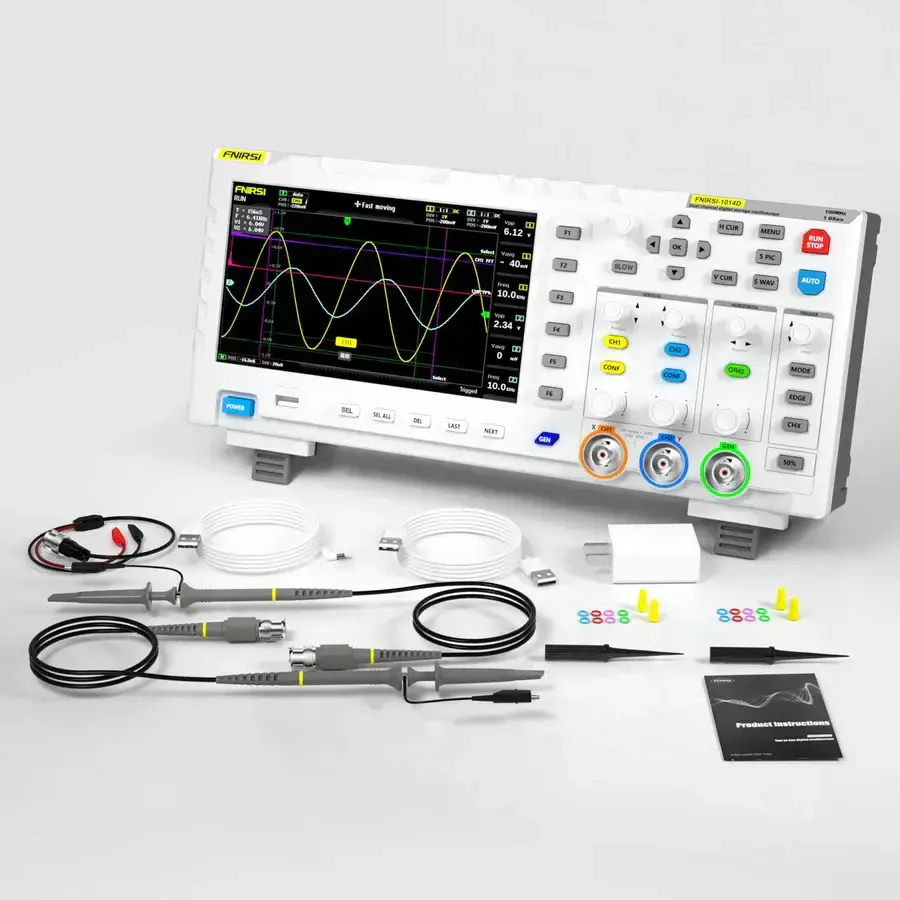

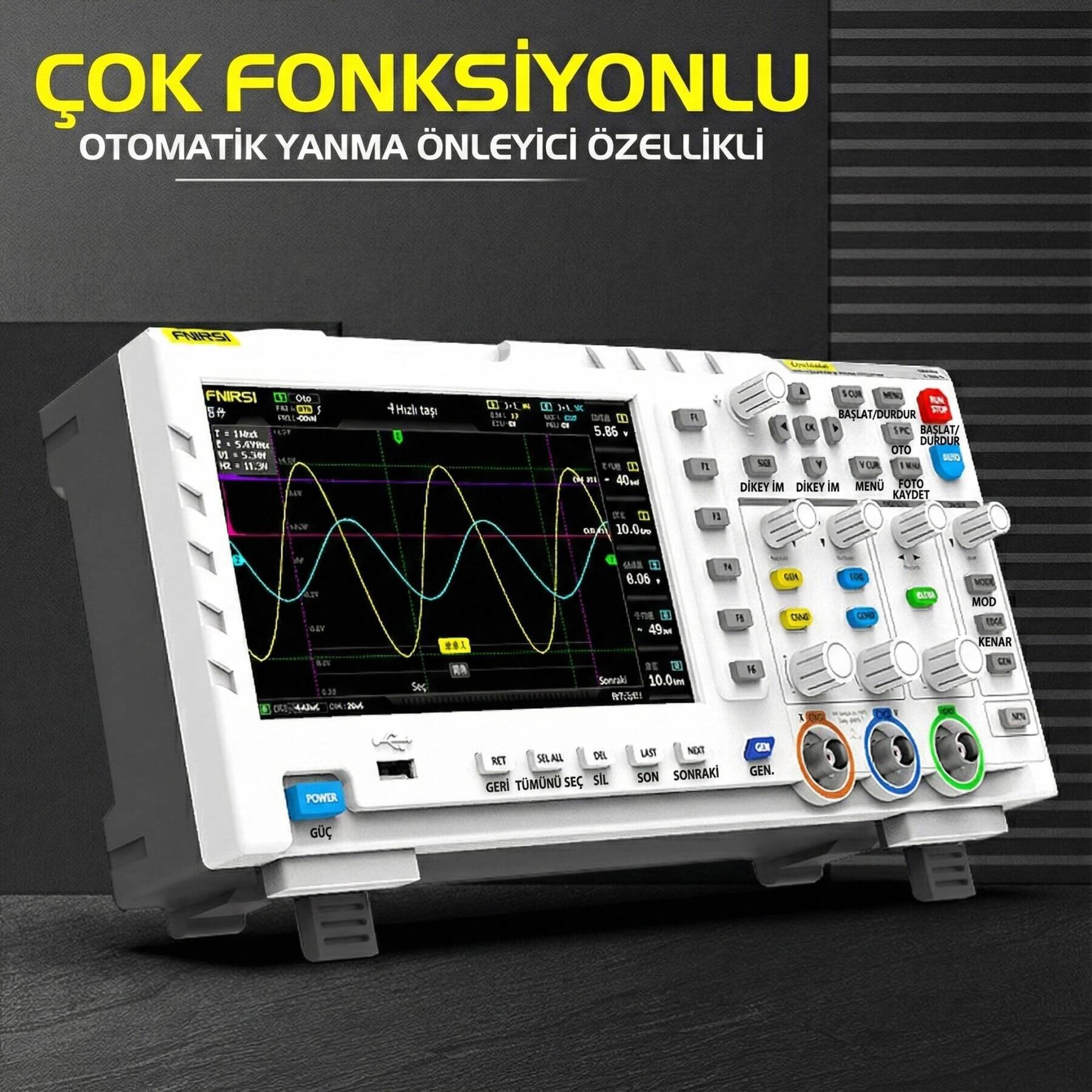

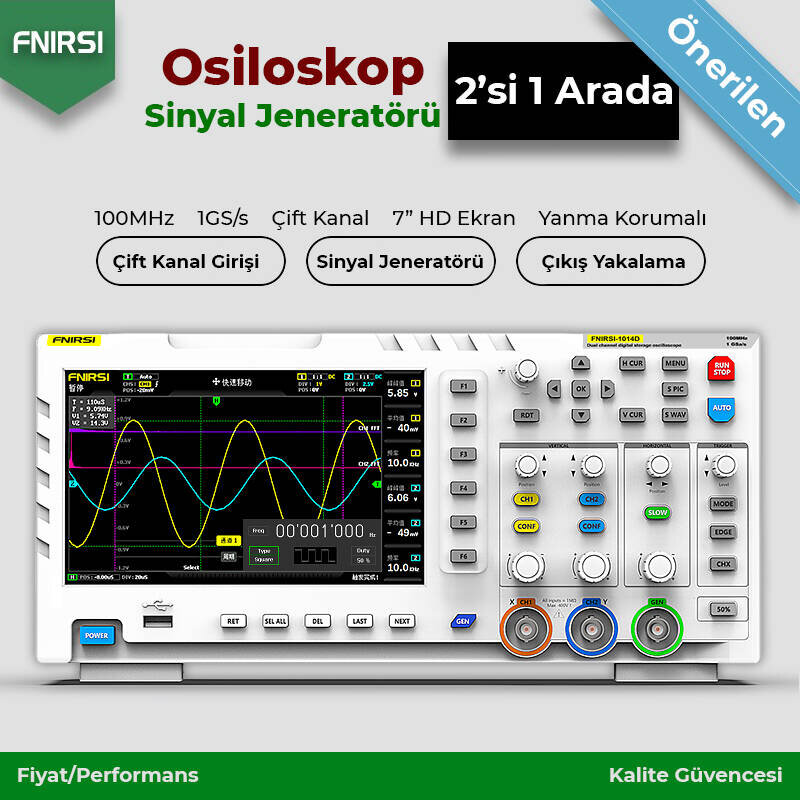

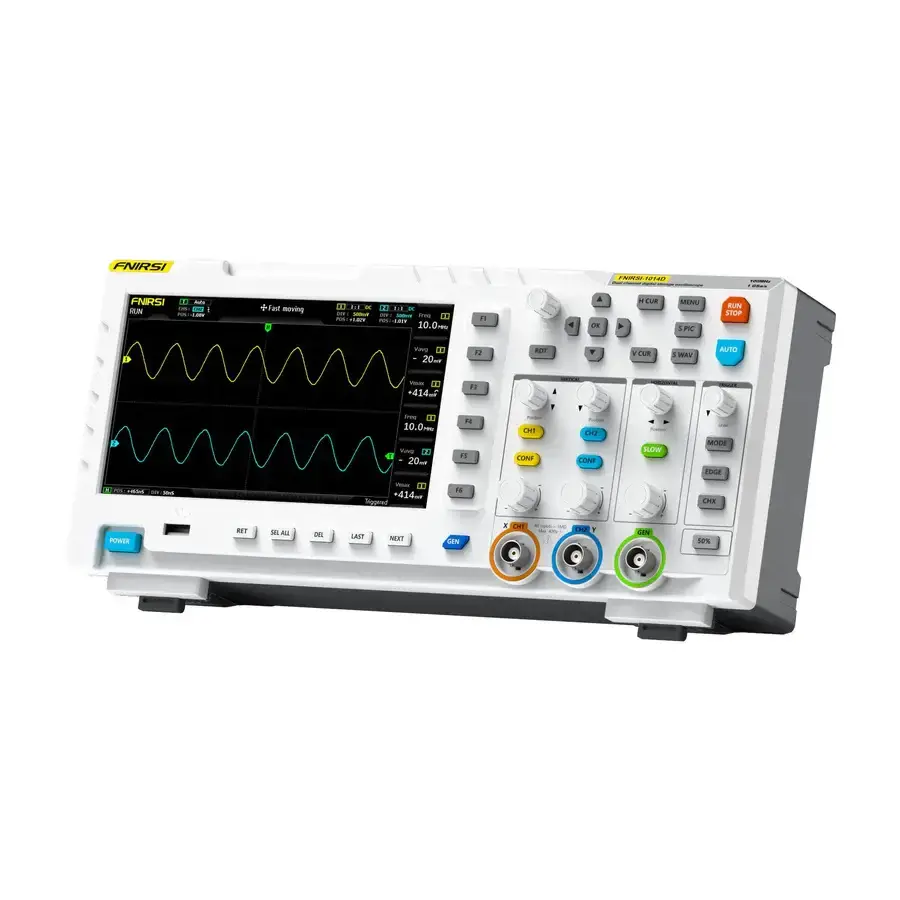

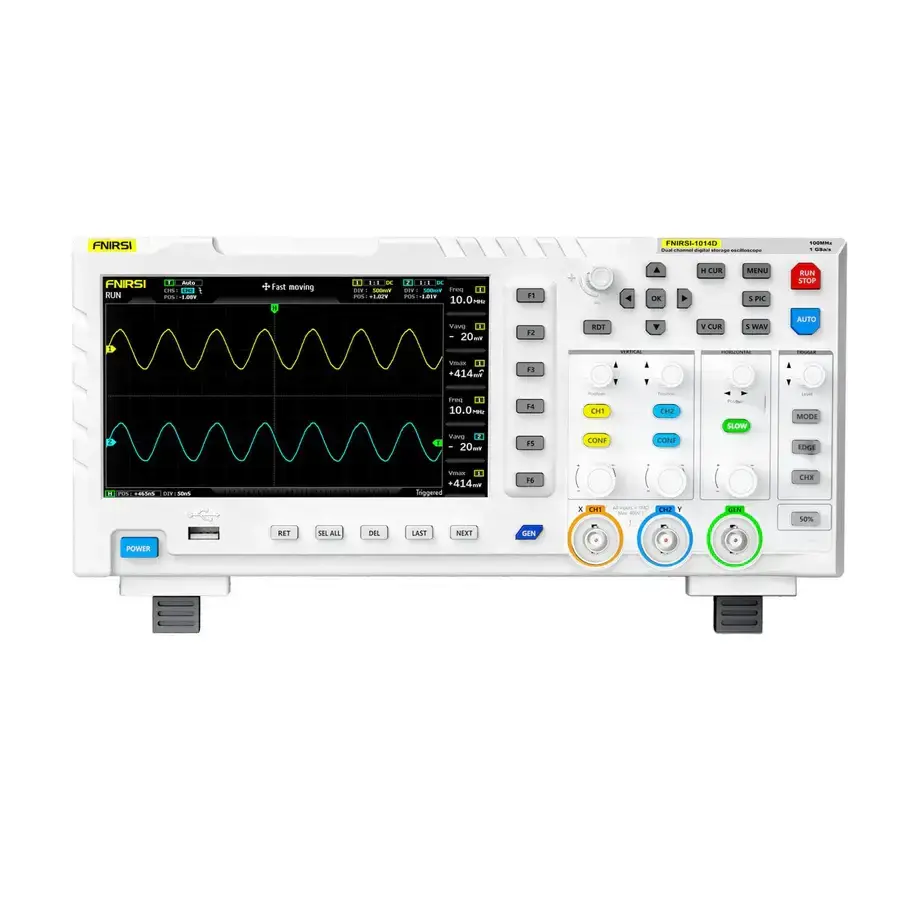

FNIRSI 1014D Pro 2 Kanal Renkli Ekranlı Dijital Osiloskop ve Fonksiyon Jeneratörü
Detaylı Ürün Açıklaması
FNIRSI 1014D Dijital Osiloskop, elektronik sinyal analizi ve test uygulamaları için geliştirilmiş, çift kanallı ve çok fonksiyonlu bir ölçüm cihazıdır. 100MHz × 2 analog bant genişliği ve 1GSa/s gerçek zamanlı örnekleme hızı sayesinde yüksek frekanslı sinyalleri ayrıntı kaybı olmadan yakalayabilir.
Cihaz yalnızca bir osiloskop değil, aynı zamanda DDS tabanlı sinyal jeneratörü olarak da çalışır. 14 farklı dalga formu ve özelleştirilebilir sinyal üretme kabiliyeti ile test ve doğrulama süreçlerinde geniş kullanım alanı sunar. 240Kbit depolama derinliği ve dahili 1GB hafıza, dalga formlarının ve ekran görüntülerinin uzun süre saklanmasını sağlar.
7 inç yüksek çözünürlüklü TFT LCD ekranı, tek tuşla otomatik ayarlama, imleç ölçüm fonksiyonu ve güçlü dalga formu yöneticisi sayesinde hem eğitim hem de profesyonel laboratuvar ortamlarında rahatlıkla kullanılabilir.
⚙️ Genel Özellikler
Çift kanallı dijital osiloskop tasarımı
Osiloskop + DDS sinyal jeneratörü (2’si 1 arada)
1GSa/s örnekleme hızı, 100MHz × 2 bant genişliği
Otomatik / Normal / Tekli tetikleme modları
1000 adede kadar dalga formu ve ekran görüntüsü kaydı
Lissajous grafikleri ve FFT analiz desteği
Tek tuşla AUTO ayar ve ekran görüntüsü alma
Yüksek gerilim koruma modülü
USB üzerinden veri ve görüntü dışa aktarma
🔧 Teknik Özellikler – Dijital Osiloskop
Marka / Model: FNIRSI 1014D
Kanallar: 2
Analog Bant Genişliği: 100MHz × 2
Örnekleme Hızı: 1GSa/s
Dikey Hassasiyet: 50mV/div – 500V/div
Zaman Tabanı: 50S/div – 10ns/div
Depolama Derinliği: 240Kbit
ADC: 8 bit
Giriş Direnci: 1MΩ
Yükselme Zamanı:< 3ns
Tetikleme: Otomatik / Normal / Tekli
Tetik Kenarı: Yükselen / Düşen
Maks. Test Voltajı:
40V (1X prob)
400V (10X prob)
Ekran: 7” 800×480 TFT LCD
Boyutlar: 310 × 145 × 70 mm
Güç Girişi: 5V – 2A / 3A / 4A
🔌 Sinyal Jeneratörü Teknik Özellikleri
Kanal: 1
Dalga Formları:
14 standart (@2.5Vpp)
1 özelleştirilebilir sinyal
Sinüs Dalga Maks. Frekansı: 10MHz
Diğer Dalga Formları: 2MHz
Özelleştirilebilir Frekans: 1MHz
Frekans Çözünürlüğü: 1Hz
🧩 Kullanım Alanları
Elektronik devre test ve analizleri
Eğitim ve laboratuvar uygulamaları
Ar-Ge ve prototipleme çalışmaları
Analog ve dijital sinyal inceleme
Hobi ve profesyonel ölçüm projeleri
